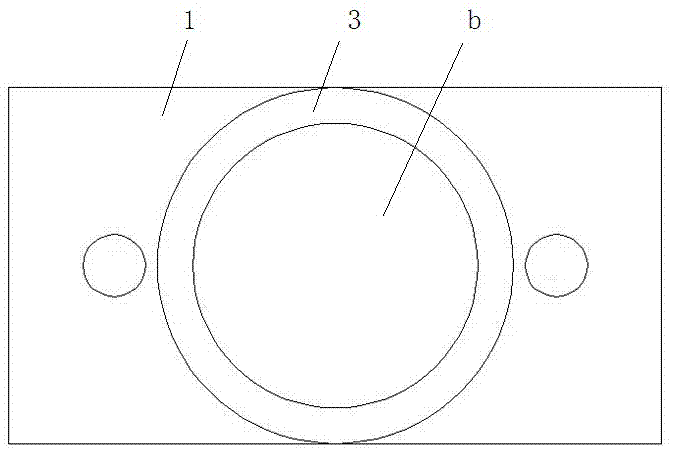

本实用新型涉及一种工字钢与圆钢连接结构。 背景技术：在建筑工程中，需要用到大量固定架，特别是在脚手架，需要将多个工字钢与圆钢连接在一起，现有的脚手架中，工字钢与圆钢直接焊接，结构强度低，具有一定的局限性。 技术实现要素：鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种工字钢与圆钢连接结构，不仅结构设计合理，而且高效便捷。为了解决上述技术问题，本实用新型的技术方案是：一种工字钢与圆钢连接结构，包括扁形连接件，所述扁形连接件的左、右两侧设置有向下弯折的翼板，所述扁形连接件、两翼板形成用以工字钢的头部插入的插槽，所述扁形连接件的上方连接有用以纵向插接圆钢的套筒。优选的，所述扁形连接件与两翼板为一体成形。优选的，所述翼板与扁形连接件之间的夹角为15~45°。优选的，所述扁形连接件在套筒的左、右两侧均设置有将扁形连接件与工字钢的头部串接在一起的紧固螺钉。优选的，所述扁形连接件与套筒焊接在一起。与现有技术相比，本实用新型具有以下有益效果：本实用新型结构简单、合理，便于将工字钢与圆钢连接在一起，操作方便快捷，且结构强度大，具有广阔的应用前景。下面结合附图和具体实施方式对本实用新型做进一步详细的说明。附图说明图1为本实用新型实施例构造的侧视示意图。图2为本实用新型实施例构造的俯视示意图。图中：1-扁形连接件，2-翼板，3-套筒，4-紧固螺钉，a-工字钢，b-圆钢。具体实施方式为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。如图1~2所示，一种工字钢与圆钢连接结构，包括扁形连接件1，所述扁形连接件1的左、右两侧设置有向下弯折的翼板2，所述扁形连接件1、南昌不锈钢管两翼板2形成用以工字钢a的头部插入的插槽，所述扁形连接件1的上方连接有用以纵向插接圆钢b的套筒3。在本实用新型实施例中，所述扁形连接件1与两翼板2为一体成形。在本实用新型实施例中，所述翼板2与扁形连接件1之间的夹角为15~45°，适用于多种厚度、长度的工字钢a，灵活性好，适用性高。在本实用新型实施例中，所述扁形连接件1在套筒3的左、右两侧圆钢均设置有将扁形连接件1与工字钢a的头部串接在一起的紧固螺钉4，所述紧固螺钉4结合翼板2，有效避免所述工字钢a相对圆钢左右前后摇晃，结构强度大。在本实用新型实施例中，所述扁形连接件1与套筒3焊接在一起。本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可以得出其他各种形式的工字钢与圆钢连接结构。凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
